银川脱硫塔龟甲网耐磨浇注料厂家电话 正邦

联系电话：159-3877-3131

银川脱硫塔龟甲网耐磨浇注料厂家电话 正邦，耐磨浇注料的难点主要在于克服碳化硅的不利影响。硅碳粒本身就具有良好的耐磨性能。在浇注料中加入碳化硅，还有利于提高其耐侵蚀和热震性能。但碳化硅晶体离子键成分较少，易被急性物质浸润。添加碳化硅后，增加了对耐火浇注料的需水量，降低了强度。 其他比较常用的浇注料包括：刚玉质耐磨耐火浇注料、耐磨耐火可塑料、不粘铝浇注料、低水泥耐火浇注料、活口浇注料、防渗低水泥浇注料、轻质耐火保温浇注料、钢纤维耐火浇注料。

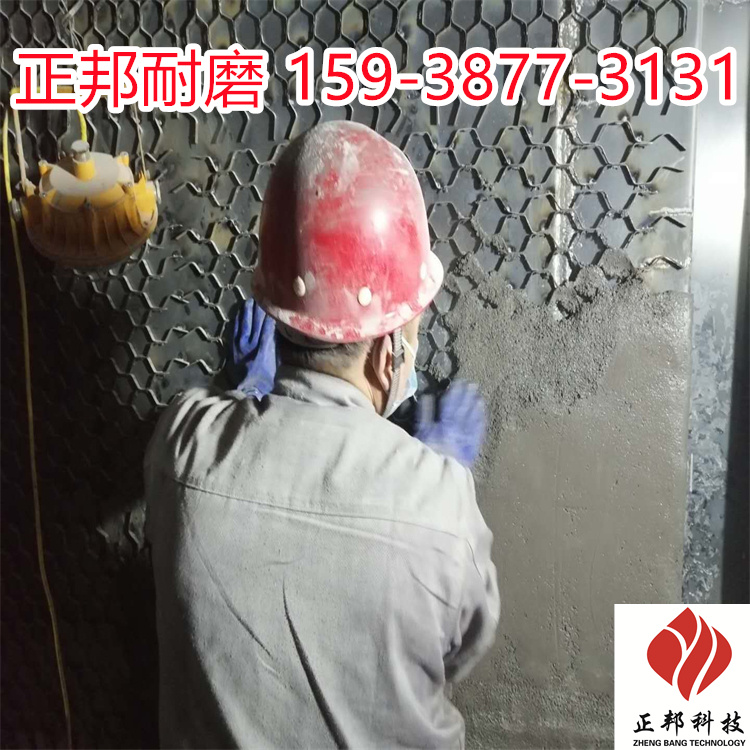

耐磨浇注料施工工艺

        在进行抗磨层施工前，筒仓和卸煤槽的原有混凝土基层已施工完超过28天，达到硬化强度，为了保证抗磨层和原有混凝土基层粘接牢固，形成有机整体，采取以下三个的工艺准备：基层处理、铺设钢筋网、涂刷界面剂。

 1基层处理

   界面基层处理主要注意三点：⑴粗糙程度，基层越粗糙，界面结合面积越大，合力越大，抵抗剪切破坏的能力就越强，所以要对基层进行凿毛。⑵完好程度，指粘接面受损伤的程度，损伤越轻，内部产生缺陷越少，粘接性能越好，所以要对基础表面如有疏松部位应予剔除。⑶洁净程度，减少杂质，有利于提高粘接强度。所以要用压力水冲洗清理基础表面，不得有浮浆、浮灰和脱模剂等杂物

 2 铺设钢筋网

     为了保证抗磨层与混凝土基层的整体性，减少大面积抹灰造成的抗磨层收缩，增大约束，防止产生空鼓和裂纹，在基层表面需埋设钢筋网。

     混凝土基层钻孔深70mm，孔径12mm；用钢筋锚固料锚固Ф6mm钢筋棍，钢筋棍埋设深度70mm，外露15～30mm，钢筋棍之间的间距300mm；钢筋棍的用Ф6mm盘条焊接成网。

 3 涂刷界面剂

 施工前2小时充分湿润基础表面，施工时将浮水吸干。

 将界面处理剂均匀涂刷在已处理好的混凝土基础表面，不能漏刷。
